槽板配線就是將導線敷設在槽板的線槽內，上部用蓋板將導線蓋住。常用的槽板有木槽板和塑料槽板，線槽有雙線和三線之分。槽板配線適用于室內的明配線路，其施工應在抹灰層干透后進行。

    1．槽板的拼接

    拼接槽板時，拼接形式及方法有對接、拐角連接和分支拼接三種。

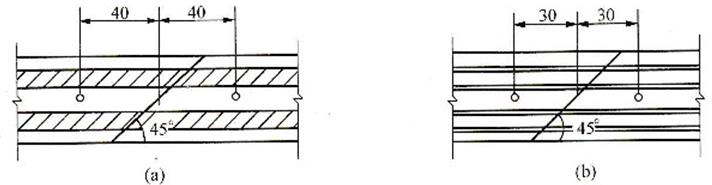

    槽板對接時，底板和蓋板均應支成45°角的斜口進行連接，如圖13-7所示。拼接要緊密，底板的線槽要對齊、對正；底板與蓋板的接口應錯開，錯開的距離不應小于20mm。

 圖13 -7 槽板對接

(a)底板對接；(b)蓋板對接

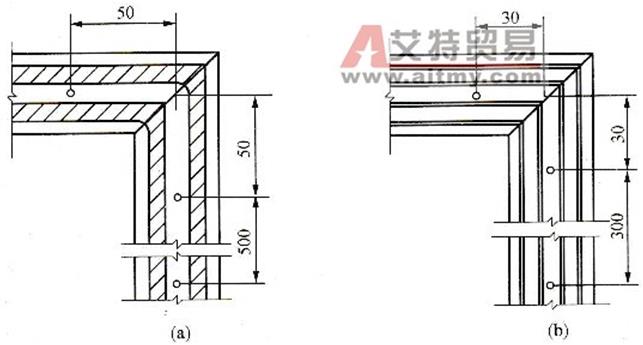

    連接槽板拐角時，應把兩槽板的端部各鋸成45°角的斜口，并把拐角處的線槽內側削成弧形，以利于布線并避免碰傷導線，如圖13-8所示。

圖13-8 槽板拐角連接

(a)底板拐角；(b)蓋板拐角

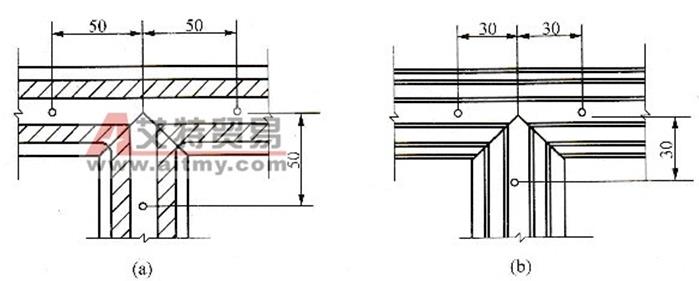

    槽板分支T形拼接時，應在拼接點上把底板的筋鋸掉鏟平，使導線在線槽中能寬松通過，如圖13 -9所示。

 圖13-9 槽板T接

(a)底板拼接；(b)蓋板拼接

    2．槽板的固定

    在磚和混凝土結構上固定槽板時，可將槽板底板用釘子釘在預埋的木塊或木條上。在混凝土結構上，可使用塑料脹管和木螺釘固定。當抹灰層允許時，可用鐵釘直接固定。中間固定點間距不應大于500mm，且要均勻；起點或終點的固定點應在距起點或終點30mm處。三線槽板應用雙釘交錯固定。在板條頂棚上固定時，應將底板直接用鐵釘固定在龍骨或板條上。
